一、產品概述

    OTK-QT系列電動執行器用于控制0～270旋轉的閥門及其他同類產品，它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出扭矩達4000 N•M。如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供暖供熱、樓宇自控、輕工等各行業中。

二、　性能特點

1、殼體殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67

2、電機全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。

3、手動結構手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注：在電機不通電的狀況下，電動執行器將保持永久手動狀態）
4、指示器指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用凸透鏡設計，不積水，觀察更方便。
5、干燥器用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6、限位開關機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置,無需電池支持。(微動開關接點均為銀質觸點)
7、扭矩開關可提供過載保護，在閥門卡澀，有異物時，自動斷開電機電源，更有效的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意更改設置）
8、自鎖精密的雙蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（最大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，出廠已經加滿高效潤滑脂，使用無需再加油。
9、防脫螺栓拆除外殼時，螺栓附在殼體上，不會脫落。外部螺栓均采用不銹鋼材質。

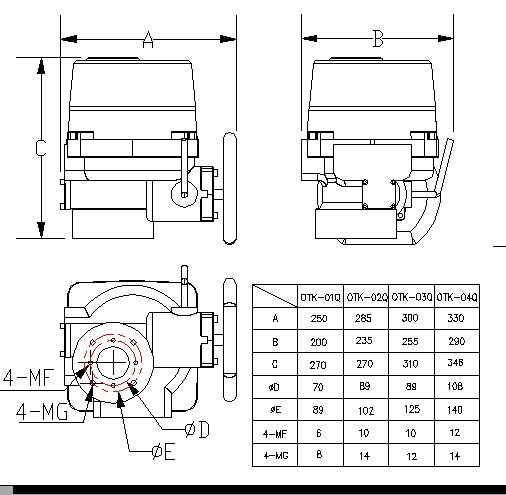

10、安裝底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強�？梢源怪卑惭b，也可以水平安裝。
11、線路控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。閥開關到位均有無源接點輸出（可根據客戶要求另行加工。）
12、智能模塊采用集成度高，功耗很低的單片機與模擬電路混合的控制板，更采用全金屬外掛式安裝，使執行器電機熱源與控制板有效隔離，很大程度地提高了軟件及硬件的抗干擾性能及耐溫性。
13、閥位數字顯示執行器在打開或關閉過程中，閥位的變化在液晶屏上以大數字方式實時顯示。
14、相序自動調整智能型執行器自動檢測接入的三相電源相序，無需用戶考慮三相電源的相序問題。

三、標準規格

外 殼 防水級別 IP67

電機電源 標準：220V AC 單相可選：110V AC 單相,380/440V AC 3相, 50/60Hz, 10%24V DC /110V DC /220V DC

電 機 鼠籠式異步電機

限位開關 開/關，各1個 SPDT,250V AC 10A

輔助限位開關 開/關，各1個 SPDT,250V AC 10A

扭矩開關 開/關，各1個 SPDT,250V AC 10A

行 程 90°~~~270° 0～270可選

失速防護/操作溫度 內置過熱保護，開115℃ 5℃ /關 97℃ 5℃

指 示 器 連續的位置指示刻度

手動操作 機械離合機構，配手輪操作

自鎖裝置 蝸輪，蝸桿機構提供自鎖

機械限位 2個外部調整螺栓

干 燥 器 7-10W (110/220V AC)

接 線 孔 2個 PF 3/4

環境溫度 -20℃～+70℃

潤 滑 鋁基潤滑脂

材 料 鋼，鋁合金，鋁青銅，聚碳酸脂

環境濕度 最大 90％ RH 非凝結
